智能电视，智能手机，智能电饭煲，洗衣机智能等，而今年似乎是所有挂3C家电“智能”二字，似乎流行潮，好卖。这些产品有的确实有更多的可编程功能，部分产品完全优势的情况下，打擦边球也想给它一个很难归类的同类产品。还经常与智慧的产品相比的话是数字家庭，但在严格的许多数字家庭的定义，定义数字家庭需要四个主要应用：四名家庭护理，数码娱乐，能源管理，家庭安全等，这文章，将重点放在数字娱乐，居然解释，构建数字娱乐，通信技术是你需要知道的。



手机，平板，电视战



几年前，一些家庭已经喧腾，但遗憾的是它没有3C产品的性能嵌入式处理器太弱，数字音频和视频娱乐在家里或周围旋转的计算机。如果你在买了一台电脑或笔记本电脑的时候有包，也许是在产品接近DLNA认证贴纸。



DLNA的缩写是数字生活网络联盟，该联盟成立于2003年，拥有相当数量的产品都支持该规范。包括英特尔，三星，松下，索尼等厂商联盟的成员。



之后推出的iPhone和Android设备，主导与开发的嵌入式处理器，再加上转型，从CRT到液晶电视同期的表现几乎是制造商添加更多的网络和娱乐功能的电视，使骤升手机和电视表中形成了不小的势力。另外，由于移动设备的兴起，人们不再在电脑前下跌，但像任何地方的家庭使用。不信？的SquareTrade iPhone统计数字在家中使用时，有9％的损坏原因是因为掉到马桶去。



互联网是基础设施



如道路，电力，水......是国家的基础设施，网络基础设施甚至是数字家庭。随着互联网，该产品可以相互交换信息，你可以在电视上观看的家庭友好的电影的电脑，用手机遥控家电的大小。



这里的网络更广泛地采用规范，除了我们经常看到的以太网有线网络， Wi-Fi无线网络，以及传感装置和Z- Wave和Zigbee协议废旧家电，个人区域网络蓝牙， NFC路近场通信技术都包括在内。在台湾，除了已经发布的智能家居建设的情况下，一般人仍然超出了以太网和Wi-Fi比较小细节通信技术，而且在影音娱乐，以太网和Wi-Fi也更适合乘法载波通信技术，频率宽更大。

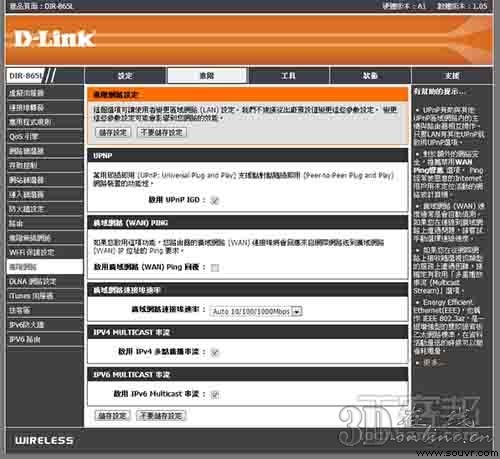

▲如果家庭不能设置DLNA / UPnP的，请输入路由器的管理界面，看看如果UPnP关闭。



UPnP是关键



大多数前述的通过基于DLNA的提到的数字家庭娱乐，而DLNA UPnP技术是在上述的框架。了UPnP通用即插即用，即插即用的全称是一种在网络上的协议，只要它支持UPnP的网络设备，您可以配置网络，无需人工，自动连接网络，相互联系和沟通，这网络中的其它设备广播其自己的功能，而且还描述了它们的功能到其它设备的要求。 UPnP的可同时用于控制其它设备，或使用其他手段来告知自己的UPnP状态更新，如打球，缺纸，等。



例如，假设一个支持网络打印台打印机连接到局域网打印功能后，可以自行申报，其他计算机可以使用它来打印，这一切都是自动化的，没有人告知电脑现在打印服务提供商的192.168.1.25地址。



UPnP是一种TCP / IP ，UDP，HTTP ，XML复杂的多种技术的组合，但需要支持能够使用的路由器。然而，现有的UPnP IGD （互联网GATWAY设备）协议，新的规则到路由器NAT穿越，因为无需人工干预，也有很多人认为安全问题，但是这是一个选择的双方，方便和相互拉动的安全性。



娱乐硬件及其功能



为了能够设置电视遥控器在沙发上，玩电脑的舒适度的电影，不得不先投资购买必要的硬件开销。为了避免一些读者购买额外的设备，下面介绍几个简单的硬件，以及它们在整个体系结构的功能。



网络设备



互联网是系统的基础设施，有设备没有网络连接，并不构成数字家庭。人气与家庭谁，如果多台电脑在家里上网的用户经常购买的路由器（网际网路路由器）的家庭版。家庭版路由器往往是复杂的许多功能，如DHCP服务器（IP地址分配给每台PC ） ， NAT服务器（将公共和私有IP地址） ，交换机（网络数据会导致正确的地方）......等;数字家庭娱乐，它支持UPnP协议是最重要的功能，家用路由器的绝大部分是目前支持的，但有些默认值将UPNP关闭，用户只需要输入基于Web的管理界面，找到的UPnP或者类似的话，你可以打开它。



除了有线网络，无线网络（ 802.11 A / B /克/ N /英亩草案）也可以用作DLNA / UPnP的载体，因为无线和有线基本上只不同的链路层，上层网络协议支持和结构是一样的。此外，由于无线网络的带宽是由一个空间共享，没有限制，只要对多个多线的有线网络带宽，所以必须有在最后的传输速度来考虑，而如果有多个家庭装置通过无线网络传输文件，或观看高清视频，有可能是带宽不足，突然看到这部电影的高潮，当一个小圆圈转啊转等待数据缓冲。



如果用户只是鞭策你想架一个简单的网络的一瞬间，该设备支持UPnP的支持是没有DHCP服务器基本上是一个网络环境中，用户可以采取一个简单的开关可以设置连接到对方的网络，因为UPnP设备支持自动IP ，将被随机分配自己的IP地址（ 169.254.xxx.xxx ） 。



媒体服务器



DLNA / UPnP的影音娱乐，至少有三种类型的硬件，介质服务器的娱乐内容提供的主要来源，如存储在硬盘驱动器的音频和视频文件之一，在电视调谐器输出的节目内容的CD换碟机，是媒体服务器的内容。



媒体服务器基本上是提供一个最低的两个特点，内容浏览和连接管理，浏览的内容提供给指定的用户，什么媒体内容，连接管理可以提供链接到自己和其他设备。



媒体播放器



因为最终的观看终端是“人”，所以必须有用于将数字信号转换到被人类理解的模拟信号，例如光，声，和这个装置是屏幕，电视，音响，耳机之类的设备。媒体渲染器还必须提供两个功能，其中一个是连接管理，另一种是提供控制，例如，如何从所述媒体呈现，亮度，音量等传来的信息，如果设备允许的话，我们也可以使各种媒体内容，例如， PIP （画中画） 。



控制节点



主要控制节点来协调和控制媒体渲染器之间的介质服务器的操作，人们通常都会有一个人机交互界面，它的工作方式可以分为以下步骤：找到媒体设备，找到所需的媒体内容，获取支持的格式渲染器的列表，相比于服务器和渲染器常见的格式，设置服务器和渲染器，选择所需的媒体内容开始传输（播放，暂停，快进等），调整渲染参数（亮度，音量，等） ，或选择重复下一个媒体内容，高端服务器和渲染器的连接。



在这里，我想提醒读者，单品不局限于哪一种的三个主要类型，可以同时在两个不同种类或所有包。例如，智能电视现在，越过控制节点和媒体渲染器两种，然后使用遥控器来选择文件，然后播放出来，有时还对自己的记录共享内容，对面的领域媒体服务器。



有一个很好的例子是NAS ，功能简单只负责存储多媒体文件，也就是媒体服务器。在最近几年，它是响应于所述结果的原子的SoC ，内置的视频输出，所以在NAS还支出到媒体渲染器。此外，如果你不使用你的手机或其他设备的遥控器，而是直接控制你想要播放的使用NAS的媒体，那么这台NAS还包括一个控制节点。



新增的UPnP DLNA



经常有人问：“ DLNA和UPnP到底有什么区别”简单地说， DLNA使用UPnP为主要核心架构，这就是前面提到的那些功能，然后添加了很多不同的定义文件（配置文件）中。所谓的定义文件，例如视频分辨率的大小，流量高度，相片格式，大小，声音的采样频率，编码等，将有一个明确定义的基团。



例如，假设因为性能的手机，只能播放320 ×240分辨率， MPEG2文件，然后将介质服务器必须格式化转换动作时，手机可以正常播放视频，以及320 ×240 ， MPEG2是一组定义;同的定义，根据不同的制造商的定义，能够制造的产品，以符合通用的标准，而不是



试图取悦每一个人该怎么做。当然，这是心灵的原始配方，现在手机都能够播放4K视频格式转换而无需跟踪程序。







草图▲ UPnP设备彼此在三个种类的应用程序中，控制节点负责协调双方，而源设备提供的媒体内容到接收端。



DLNA还开发其它规格，例如DRM保护的内容，对使用DTCP / IP传输，传输的媒体内容是使用HTTP等。希望最终DLNA电脑网络市场，移动通信市场，消费类电子产品3达成了相互关联的，无缝共享的境界。



DLNA设备3类



UPnP规范只有三种简单的设备， DLNA规范目前有12种产品三大类，这三类是家庭网络设备，移动手持设备，网络基础设施设备。其中只有两种网络基础设施产品，移动互联网连接（ M- NCF ） ：无线互联网和互联的设备，如无线路由器或AP的家庭网络。媒体中介单元（ MIU ） ：根据需要采取行动的家庭网络设备和手持设备中，相互转换的设备，如用于家庭网络设备不同的媒体格式，视频方面必须支持MPEG2和移动手持设备为MPEG4 。



家庭网络设备



DLNA这个区域被划分为五个，分别为数字媒体服务器（ DMS ） ，数字媒体播放器（DMP ） ，数字媒体播放器（DMR ） ，数字媒体控制器（ DMC ） ，数字媒体打印机（ DMPR ） 。凡差异的数字媒体播放器和数字媒体渲染器的数字媒体播放器可以发现自己对数字媒体服务器多媒体内容和游戏提供的，和数字媒体渲染器只能由丢失数据的数字媒体服务器被动地处理。



移动手持设备



在移动设备中，三种家庭网络设备的单元继续，前面加“行动”字就可以了，这三点



不要移动数字媒体服务器（ M- DMS ） ，移动数字媒体播放器（ M- DMP ） ，移动数字媒体控制器（ M- DMC） 。其余2种数字媒体下载的移动设备（M- DMD） ，如随身听，分别，以及移动数字媒体上传器（M- DMU） ，如照相机。



使用XML语言



制定标准要能够让各种制造产品的每一个制造商互相沟通， DLNA / UPnP的大多是利用现有的网络中，实现了相关规范。在底层物理连接可以使用有线网络802.3 ，民政部，是采用无线802.11 Wi-Fi或蓝牙。网络层需要至少部分地与IPv4标准，可选的IPv6兼容。传输层的协议标准要求使用HTTP加上服务质量，可选的RTP协议。



发现和控制设备符合UPnP设备架构1.0 ，使用UPnP AV 1.0和UPnP打印介质管理增强1.0 。除此之外，部分是DLNA开发一系列的定义，如DLNA认证的产品，至少对于JPEG图像格式的一些支持，以及可选的GIF，TIFF ， PNG格式。



特别是DLNA / UPnP设备相互的沟通时间，是使用标准的HTTP ，并使用XML语法，如果数据包的传输抓出来看看，你会看到很喜欢网页的源文本的字符串。由于弹性XML语法，使得制造商可以定制新的功能，例如使用连接到电视的移动电话提供了一个网络接口，这是一对网页界面看起来像遥控器，在这种情况下，只要用一Web浏览器的产品可以操作电视，没有DLNA认证的产品。

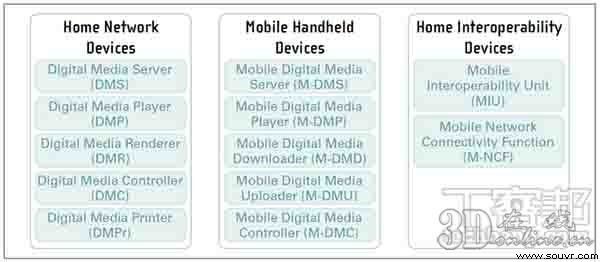

▲ DLNA设备分为12类三大项，在多个类别的多功能设备可能会有所不同。

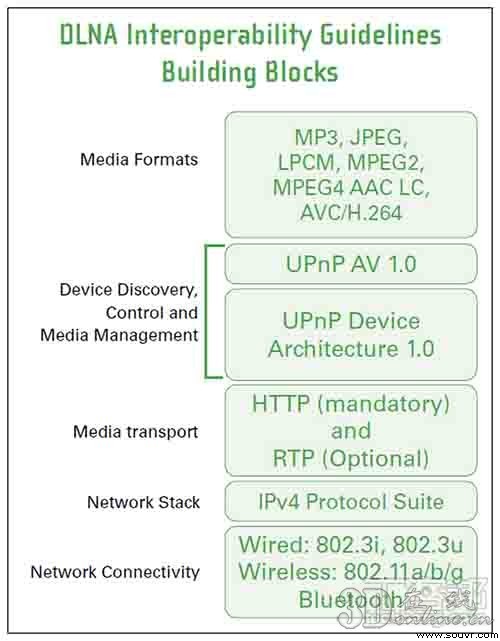

▲ DLNA架构图，你可以看到正在进行和已经打开的规格，顶部是常态DLNA的地方。

有线图像传输技术



大规模，更通用的DLNA技术匆匆路过，我没有办法深入讲解，因为这些规范只需要交保护费给供应商的角度来看，是没有办法升斗小民香的气味。下一节将重点针对娱乐，除了网络，如何发送这些内容吗？



如果已经设置了电视机或影音器材，以帮助人们谁可能了解，视频播放器在电视屏幕和声音传送接口时录像带，而不是同轴端子3色RCA梅花，黄传输视频，白，红传输左右声道，是分离的S-Video提供更好的画面质量的所谓先进的亮度和色彩信号的出现。至



VCD ， DVD时代是分量视频的出现，如果当时的读者已经回到日本的移动音频和视频产品，有可能会遇到D终端（包括颜色和控制信号） 。



DVD后期总是认为声音传输和图像分离，以及模拟信号在传输过程中的现象容易被扭曲，那么现在提出大家耳熟能详的HDMI接口。 HDMI采用数字信号传输，以及音频和视频信号一起，但一些导线颜色和多通道链接过去的时候，一个长期使用后的HDMI电缆就足够了。

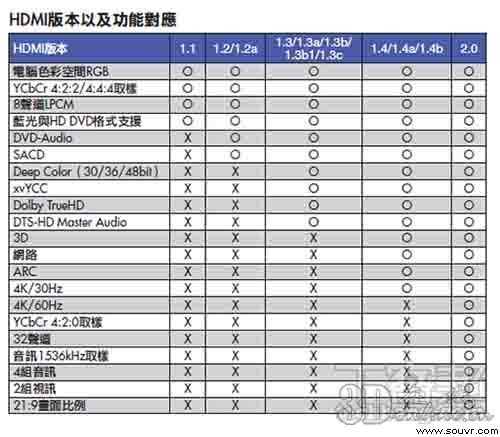

第一版HDMI



HDMI 1.0版的数字已经是正式版，但事实上，当仍处于开发和测试阶段，真正量产的版本是1.1 。使用HDMI的TMDS ，版本1.0具有可传输的1080p/60Hz一个屏幕，并具有8声道LPCM编码， 192kHz的采样频率， 24位音频取样深度。 1.1版增加了对DVD音频的传输， 1.2版增加1bit的SACD音频格式的支持，并添加源电脑（ RGB 4:4:4 ） ， 1.2a版则是将完全确定下来的1.2 CEC消费电子控制指标的原始版本。



大幅扩张1.3版规范，它是4.95Gbps的原单链路带宽扩展到为10.2Gbps ，可以支持30/36/48bit颜色深度xvYCC标准（ xvColor的）色彩空间，音频方面更是2营杜比TrueHD和DTS- HD Master音频。 1.3版还把电线插入第1类和第2类，第1类必须通过74.25MHz时测试， Catgory 2规定的165MHz和测试的340MHz 。 HDMI C型连接器，它通常被称为迷你HDMI接口， 1.3版本还定义它。之后再次更新1.3a版规范的CEC随后推出13亿， 1.3b1 ，只有1.3C版本1.3a规范，提出测试规范。



1.4和2.0的最新版本



1.4版增加了许多功能，如版本1.3 ，增加了ARC音频回传通道，可让声音一般电视频道回放大器， 1.4版还包到100Mbps的有线网络，无需额外的网线，让连接到网络的设备。图像格式，色彩空间了很多东西， 1.4版支持3D视频传输，分辨率也提高到4K （ 4096× 2160/24Hz ， 3840 x 2160/30Hz ） ， 1.4A是新的3D图形标准，以及作为强制性的封装格式的3D画面， 14亿全新3D 1080p/120Hz视频的支持能力。



2.0版在9月4日火热新鲜出炉，带宽跃升一个以18Gbps ，在3840 ×2160的分辨率，屏幕刷新率为60Hz，支持最近冒出头21 ： 9的宽高比，并且可以同时传输两组图像。扩大到32个通道，最大采样频率1536MHz ，最高可达4同时传输语音组的音频部分。







MHL移动设备



关于Android手机在几年前就开始使用双核处理器的时候，手机本身所具有的处理能力，播放高清视频，再加上其体积小的优点，很适合作为便携式播放器使用。矽映MHL规范据此应用基金会推出，该接口将被用于一般的手机和一些微型USB接口，HDMI原来需要19针端口集中到微型USB 5PIN ，电话端口上没有额外的连接。



MHL 1.0版现在支持的1080p/60Hz ，当屏幕也是充电（ 5V/500mA的）的方式8声道音频输出，而对于RCP远程控制协议，电视机的遥控器通过手机视频播放的支持。 MHL 2.0则是将3D图像标准（ 1080p/30Hz ） ， RCP添加代码以支持Unicode ，充电容量增加到5V/900mA 。



同时，今年8月20日刚刚推出MHL 3.0 ，图像提高到4K （ 3840 x 2160/30Hz ）和多屏输出， 8声道音频来维持，但升级到杜比TrueHD和DTS-HD的规格，充电规格升级为5V/2000mA 。更重要的是， MHL集成的高速数据通道，一些用户需要，要求输出屏幕和外置USB设备来实现。
