预案数据是应急预案推演模拟的核心数据,它采用CAD 数据集进行存储,同时各个复合图形符号的动画信息采用二进制形式和图形符号统一存储。CAD 数据集是一种复合数据集,支持各种复合图形的标绘,如应急救援工作中涉及的爆炸点、救援车辆、救援人员、选择的疏散路线等。

    时序脚本数据也是一个CAD 数据集,脚本数据中存储一系列的脚本命令,如播放语音文件命令、地图场景命令。一个命令就是一条数据记录,这些记录内容主要包括命令类型、开始时间、结束时间、具体命令参数等,不同命令的命令相关参数是不同的,这些参数采用二进制形式存储。

    5、应　用

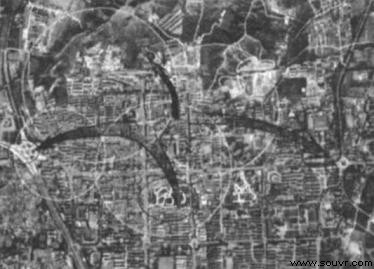

   城市居民防空疏散预案的制定对人民防空工作至关重要,对该预案进行模拟是了解整个居民疏散预案过程和检验预案合理性的有效方法。作者采用本文提出的预案推演模拟方法,制作了一个城市防空应急预案模拟数据,该预案数据基于城市的影像和矢量地图制作。预案模拟的主要过程是:某大楼遭空袭打击;事件发生后,防空警报拉响;医疗、消防、武警、公安、防化、交警等根据需要迅速赶往现场进行处理、救援工作;查找附近的防空设施,选择最佳疏散路线,对居民进行紧急疏散。具体过程如图1 所示。

图1 　防空袭居民疏散预案模拟
Fig. 1 　Simulation of the Emergency Plan

    在制作该预案过程中,通过标绘图形符号表现预案中的各个要素,然后为图形符号添加各种动画体现要素的行为变化,如采用移动动画表现救援队伍赶往事故现场进行救援的过程。另外,图形符号的移动路线是基于地图上的路网数据设计的。
