5) 显隐。在显隐动画的执行时间,符号出现或者隐藏。显隐动画可以表现被毁伤或者离开的实体要素,如意外发生的爆炸属于突然出现的要素。在程序实现中,主要采用符号的绘制或者不绘制来体现显示或者隐藏。

    6) 属性变化。在动画的执行时间,即某一时刻符号的属性发生变化,如颜色、衬线色等,主要表现预案要素随时间推移的性质改变,如战役中我军攻陷敌军阵地,阵地指挥所的符号通常由蓝色变为红色。

    7) 符号改变。在动画的执行时间,符号本身改变,以表示要素信息发生本质的改变。

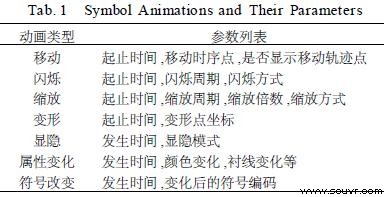

表1 　符号动画的参数表

　  每一个图形符号可以添加多个动画,这些动画可以是同种类型或者不同类型的,因此可以表现更加丰富的预案态势信息。

    2. 2 　动态地图推演

    为了使预案推演模拟过程更加逼真,可以采用图形符号动画和地图推演相结合的方式模拟预案过程。在GIS 系统中,可以把当前地图窗口的显示范围称为一个地图场景。在应急预案推演模拟过程中,不同时段关心的地图场景会发生变化,因而需要在特定的时刻将地图场景切换为感兴趣的场景。在推演模拟数据的制作过程中,预先存储一些地图场景,在规定的时间将地图窗口快速切换到存储的某一个场景,使预案数据的推演过程更加形象、生动。每一个地图推演场景需要存储场景名称、场景的执行时间、地图中心点、地图比例尺等参数。

    3、预案态势演播工具
